Descripción de la función del producto

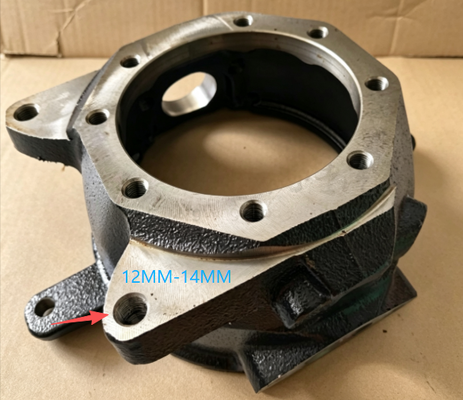

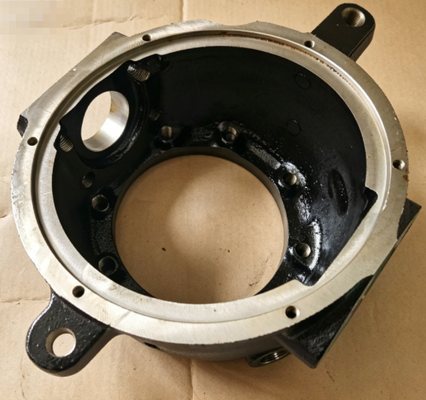

El muñón de dirección (número de pieza 43211-60111 para RH / 43212-60111 para LH) es un componente estructural crítico del eje delantero y el sistema de dirección de su Toyota Land Cruiser Serie 70. Su función principal es soportar el conjunto del cubo y el freno de la rueda delantera y, al mismo tiempo, proporcionar el punto de pivote para la rotación de la dirección. La articulación conecta el cubo de la rueda con el varillaje de dirección y los componentes de la suspensión, soportando cargas verticales del peso del vehículo y fuerzas laterales durante las curvas. Para los modelos Land Cruiser Serie 70 equipados con ejes delanteros sólidos, un muñón de dirección que funcione correctamente es esencial para un control preciso de la dirección, un manejo estable y una operación segura del vehículo. Este componente está diseñado según las especificaciones de fábrica, lo que garantiza un ajuste adecuado y un rendimiento confiable.

Síntomas comunes de un nudillo de dirección defectuoso

Si experimenta alguno de los siguientes síntomas, es posible que el muñón de la dirección esté fallando y necesite ser reemplazado:

• Juego o holgura excesiva de la dirección:El volante tiene un juego libre excesivo antes de que las ruedas respondan; esto indica que los cojinetes de articulación o los casquillos del pivote están desgastados.

• Ruidos metálicos o estallidos al girar:Un ruido metálico o un chasquido al girar la dirección o al pasar sobre baches: esto sugiere componentes desgastados de los nudillos o montaje flojo.

• Desgaste desigual o irregular de los neumáticos:Los neumáticos delanteros muestran patrones de desgaste desiguales, especialmente ahuecados o festoneados, lo que indica problemas de alineación o nudillos.

• Derrape de la dirección o mala capacidad de retorno:El vehículo se desvía en caminos rectos o la dirección no regresa al centro correctamente; esto sugiere que los nudillos se atascan o están desgastados.

• Daño visible o grietas en el nudillo:La inspección revela grietas, óxido profundo o daños por impacto en el cuerpo de la articulación, lo que indica un compromiso estructural.

• Fuga de grasa por la zona de los nudillos:Grasa visible alrededor de la articulación o la carcasa giratoria: esto indica sellos desgastados o componentes dañados

Si ha confirmado estos síntomas mediante una inspección, la solución recomendada es reemplazar el muñón de la dirección.

Cómo diagnosticar un muñón de dirección defectuoso

Antes de comprar un reemplazo, realice estas simples comprobaciones para confirmar que el problema es el muñón de la dirección:

• Inspección visual:Con la rueda retirada y el vehículo apoyado de forma segura, inspeccione la articulación en busca de grietas, óxido profundo, daños por impacto o fugas de grasa alrededor del área de la carcasa giratoria.

• Prueba de juego de dirección:Con las ruedas delanteras en el suelo, pídale a un asistente que gire el volante ligeramente hacia la izquierda y hacia la derecha mientras observa la articulación y el varillaje de dirección. El movimiento excesivo antes de que las ruedas respondan indica desgaste.

• Prueba de gato:Levantar el eje delantero y apoyarlo sobre caballetes. Sujete la parte superior e inferior del neumático e intente balancearlo. El movimiento excesivo puede indicar cojinetes de articulación o casquillos de pivote desgastados.

• Prueba de carretera:Conduce a baja velocidad y realiza giros en forma de ocho. Escuche si hay ruidos metálicos o estallidos desde la parte delantera. Tenga en cuenta cualquier desviación de la dirección o mala capacidad de retorno.

Cuando esta parte es más importante

Este muñón de dirección es particularmente importante para vehículos que:

• Se utiliza para conducción todoterreno o terreno accidentado: estas condiciones imponen cargas de alto impacto en el eje delantero y los componentes de la dirección.

• Operado con cargas pesadas o remolcando: el peso adicional aumenta la tensión en el muñón y el sistema de dirección.

• Conducido en áreas con malas condiciones de la carretera: los baches y las superficies rugosas aceleran el desgaste de los componentes de los muñones

• Vehículos de alto kilometraje donde los componentes originales de los muñones se han desgastado con el tiempo

En estas condiciones, el muñón de la dirección trabaja más y es más susceptible al desgaste, lo que hace que la inspección regular y el reemplazo oportuno sean esenciales para una dirección confiable y segura.

Atributos del producto

Pautas de instalación

Herramientas normalmente necesarias:

• Juego de llaves de vaso (métricas, de alta resistencia)

• llave dinamométrica

• Separador de rótula

• Juego de prensa/mandril de rodamientos

• Guantes de seguridad y protección para los ojos.

Referencia de instalación general (siempre siga el manual de servicio específico del vehículo):

Importante:

• Este procedimiento requiere herramientas especializadas y experiencia.Una instalación incorrecta puede provocar fallos en la dirección.

• Reemplace siempre los cojinetes y sellos de las ruedas.al instalar un nudillo nuevo.

• Comprobar y ajustar la alineación de las ruedas.después de la instalación.

• Si no está seguro de algún paso, consulte a un mecánico calificado.

Contenido del paquete

• 1 × nudillo de dirección (mano derecha 43211-60111 o mano izquierda 43212-60111)

• Embalaje protector con etiqueta de número de pieza.

Nota:Los cojinetes de rueda, los sellos y los accesorios de montaje no están incluidos. Ordene por separado según sea necesario.

Recomendaciones de inspección y mantenimiento

El muñón de dirección debe inspeccionarse durante el servicio del eje delantero.Los signos de grietas, daños o comportamiento anormal de la dirección indican la necesidad de inspección o reemplazo.

Indicadores comunes de que es posible que sea necesario reemplazar el nudillo:

Lista de verificación de inspección:

• Inspeccione la carcasa de la articulación en busca de grietas, corrosión o daños.

• Compruebe el juego y el estado de los cojinetes de las ruedas.

• Inspeccione el desgaste del husillo y los bujes.

• Compruebe los componentes de la dirección en busca de juego o daños.

Consejos de mantenimiento:

• Reemplace los cojinetes y sellos de las ruedas cuando instale un muñón nuevo.

• Realice la alineación de las ruedas después del reemplazo de los muñones.

• Inspeccione los bujes del husillo durante el servicio de los rodamientos.

¿Después del reemplazo todavía tienes problemas?

¿Reemplazó el muñón de la dirección pero aún tiene problemas? Compruebe estos:

1. ¿Se confirmó que el vehículo no tenía ABS?– La instalación en un vehículo con ABS causa problemas de instalación

2. ¿Se reemplazaron los cojinetes de las ruedas?– Los rodamientos viejos en un muñón nuevo pueden fallar prematuramente

3. ¿Se inspeccionaron los casquillos del husillo?– Los casquillos desgastados provocan juego en la dirección.

4. ¿Se realizó la alineación de las ruedas?– La geometría de la dirección debe restablecerse después del reemplazo del muñón.

5. ¿Se apretaron correctamente todos los sujetadores?– Un par de torsión inadecuado provoca componentes sueltos y riesgos para la seguridad.

6. ¿Está desgastado el tirante o el eslabón de arrastre?– Los componentes de dirección desgastados causan desvío.

7. ¿Es correcta la precarga del rodamiento de rueda?– La precarga incorrecta provoca ruido y fallos prematuros.

Garantía de calidad y compromiso de servicio

Seguro de calidad:
Cada componente se fabrica mediante procesos de producción controlados para garantizar una precisión dimensional constante y la integridad del material. Cada unidad se somete a los siguientes controles de calidad antes del embalaje:

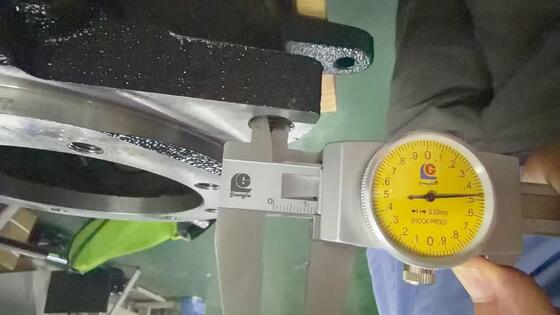

• Inspección dimensional: los puntos de montaje críticos, las dimensiones del husillo y los asientos de los rodamientos se verifican según las especificaciones de diseño.

• Verificación de materiales: se prueban la dureza del acero y la metalurgia.

• Inspección del acabado de la superficie: la calidad de la superficie y el estado de la rosca se verifican visualmente

• Inspección de embalaje: cada unidad está sellada en un embalaje protector.

Protección del embalaje:
Cada muñón de dirección está sellado individualmente en un embalaje protector para evitar la contaminación y los daños físicos durante el almacenamiento y el tránsito. El paquete incluye una etiqueta clara con el número de pieza para una fácil identificación.

Compromiso de servicio:

Recomendaciones de productos relacionados

Al reemplazar el muñón de dirección, a menudo se recomienda inspeccionar y considerar reemplazar los siguientes componentes relacionados al mismo tiempo.
