Descripción de la función del producto

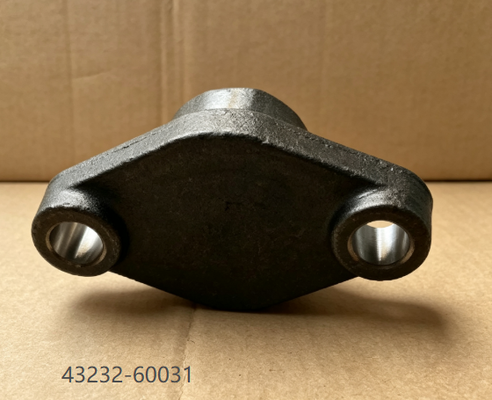

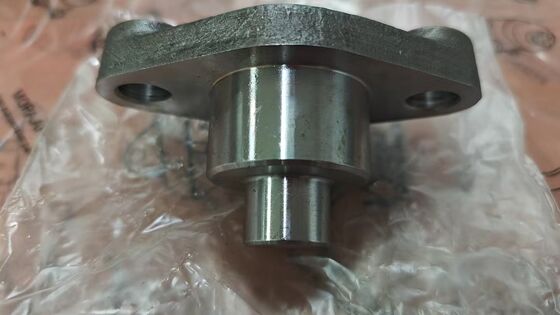

La tapa del cojinete del muñón de la dirección (número de pieza 43232-60031) es un componente estructural crítico del conjunto del eje delantero de su Toyota Land Cruiser Serie 70. Su función principal es retener y posicionar el cojinete superior del muñón de dirección mientras permite un ajuste adecuado de la precarga del cojinete a través de cuñas. Esta tapa de cojinete, también conocida como tapa de cojinete del cubo giratorio, se atornilla a la parte superior del muñón de dirección y asegura la pista interior del cojinete del muñón superior en su lugar. Para los modelos Land Cruiser Serie 70 equipados con ejes delanteros sólidos, una tapa de cojinete correctamente instalada y apretada es esencial para una correcta alineación del muñón de la dirección, un funcionamiento estable de la dirección y un manejo seguro del vehículo. Este componente está diseñado según las especificaciones de fábrica, lo que garantiza un ajuste adecuado y un rendimiento confiable.

Síntomas comunes de una tapa de rodamiento defectuosa

Si experimenta alguno de los siguientes síntomas, es posible que la tapa del cojinete del muñón de la dirección esté fallando o mal instalada y necesite ser reemplazada:

• Derrape de la dirección o mala capacidad de retorno:El vehículo se desvía en caminos rectos o la dirección no regresa al centro correctamente; esto puede indicar una precarga inadecuada del cojinete de articulación debido a una tapa del cojinete comprometida.

• Juego o holgura excesiva de la dirección:El volante tiene un juego libre excesivo antes de que las ruedas respondan; esto sugiere que los cojinetes de las rótulas están desgastados o mal asentados.

• Ruidos metálicos o estallidos al girar:Un ruido metálico o un chasquido al girar o pasar sobre baches; esto puede deberse a una tapa de cojinete floja o dañada

• Desgaste desigual o irregular de los neumáticos delanteros:Los neumáticos delanteros muestran patrones de desgaste desiguales, especialmente ahuecados o festoneados, lo que indica problemas de alineación de los nudillos o de precarga.

• Daño visible o corrosión en la tapa:La inspección revela grietas, óxido profundo o deformación en la superficie de la tapa del cojinete.

• Fugas de grasa alrededor del área de la tapa:Grasa visible alrededor del área del cojinete superior del muñón: esto indica falla en el sello o asiento inadecuado de la tapa

Si ha confirmado estos síntomas mediante una inspección, la solución recomendada es reemplazar la tapa del cojinete del muñón de la dirección.

Cómo diagnosticar una tapa de rodamiento defectuosa

Antes de comprar un reemplazo, realice estas sencillas comprobaciones para confirmar que el problema es la tapa del cojinete:

• Inspección visual:Con el vehículo apoyado de forma segura y la rueda retirada, inspeccione la tapa del cojinete en busca de grietas, óxido profundo, deformación o signos de fuga de grasa alrededor del área de los asientos.

• Prueba de juego de dirección:Con las ruedas delanteras en el suelo, pídale a un asistente que gire el volante ligeramente hacia la izquierda y hacia la derecha mientras observa el área de los nudillos. El movimiento excesivo o el ruido en la tapa del cojinete superior indica desgaste o holgura.

• Prueba de gato:Levantar el eje delantero y apoyarlo sobre caballetes. Sujete la parte superior e inferior del neumático e intente balancearlo. Un movimiento vertical excesivo puede indicar cojinetes de articulación desgastados o una tapa de cojinete mal asentada.

• Prueba de carretera:Conduce a baja velocidad y realiza giros en forma de ocho. Escuche si hay ruidos metálicos o estallidos desde la parte delantera. Tenga en cuenta cualquier desviación de la dirección o mala capacidad de retorno que pueda indicar problemas de precarga.

Atributos del producto

Ubicación de los componentes y función principal

Ubicación:La tapa del cojinete del muñón de la dirección está ubicada en la parte superior del muñón de la dirección en el conjunto del eje delantero. Se asienta sobre el cojinete superior del muñón de dirección, intercalando la pista interior del cojinete y cuñas entre él y el muñón de dirección. Hay una tapa de cojinete por muñón de dirección y se utiliza el mismo número de pieza en ambos lados, izquierdo y derecho..

Conexiones:La tapa del cojinete se atornilla a la parte superior del muñón de la dirección. Se colocan cuñas entre la tapa del cojinete y el muñón de la dirección para ajustar la precarga del cojinete. La tapa del cojinete presiona hacia abajo la pista interior del cojinete superior, que gira sobre el cojinete del muñón. El brazo articulado (brazo de dirección) está montado por separado en la parte inferior. Durante el montaje, la tapa del rodamiento se introduce en la pista interior del rodamiento utilizando una herramienta de servicio especial y luego se asegura con cuatro tuercas y arandelas de resorte..

Función principal:La tapa del cojinete cumple tres funciones críticas: (1) retener el cojinete superior del muñón de dirección en su posición, (2) permitir el ajuste de la precarga del cojinete mediante la selección de cuñas y (3) proporcionar un punto de montaje estructural para el extremo superior del pivote del muñón de dirección. La precarga adecuada del rodamiento garantiza que el muñón gire suavemente para la dirección y, al mismo tiempo, elimina el juego excesivo que podría causar desviaciones o vibraciones. Cuando se reemplaza la carcasa del eje o el muñón de la dirección, se debe reajustar la precarga del cojinete del muñón, lo que requiere retirar la tapa del cojinete y volver a instalarla con el espesor de cuña correcto.

Contenido del paquete

1 tapa de cojinete de nudillo de dirección (número de pieza 43232-60031). Nota: Las cuñas, los cojinetes, las tuercas, las arandelas elásticas y los accesorios de montaje NO están incluidos a menos que se indique lo contrario. Confirme la compatibilidad con el modelo de su vehículo antes de comprar.

Conceptos erróneos comunes sobre las tapas de cojinetes

Mito 1:Rara vez es necesario reemplazar la tapa del cojinete.
Hecho:Si bien la tapa del cojinete es duradera, puede corroerse, agrietarse o deformarse con el tiempo, especialmente en vehículos todoterreno. Debe inspeccionarse durante cualquier servicio de muñón y reemplazarse si está desgastado o dañado.

Mito 2:Cualquier tapa de cojinete encajará.
Hecho:Las tapas de los cojinetes son específicas del vehículo y deben coincidir con las especificaciones del muñón de la dirección y del cojinete. Esta tapa está diseñada específicamente para Toyota Land Cruiser Serie 70 y aplicaciones compatibles.

Mito 3:El reemplazo de la tapa del cojinete no afecta la alineación.
Hecho:La tapa del cojinete es parte del conjunto del muñón de la dirección que determina la precarga y la alineación del cojinete del muñón. Después del reemplazo, se debe verificar la precarga y se recomienda una alineación del extremo frontal.

Garantía de calidad y compromiso de servicio

Seguro de calidad:
Cada componente se fabrica mediante procesos de producción controlados para garantizar una precisión dimensional constante y la integridad del material. Cada unidad se somete a los siguientes controles de calidad antes del embalaje:

• Inspección dimensional: las dimensiones críticas se verifican con respecto a las especificaciones de diseño.

• Verificación del material: se prueban la dureza y el espesor del acero.

• Inspección del acabado superficial: la calidad de la superficie y la superficie de sellado se verifican visualmente

• Inspección de embalaje: cada unidad está sellada en un embalaje protector.

Protección del embalaje:
Cada tapa de rodamiento está sellada individualmente en un embalaje protector para evitar la contaminación y daños físicos durante el almacenamiento y el tránsito. El paquete incluye una etiqueta clara con el número de pieza para una fácil identificación.

Compromiso de servicio:

Recomendaciones de productos relacionados

Al reemplazar la tapa del cojinete del muñón de la dirección, a menudo se recomienda inspeccionar y considerar reemplazar los siguientes componentes relacionados al mismo tiempo.
