Descripción de la función del producto

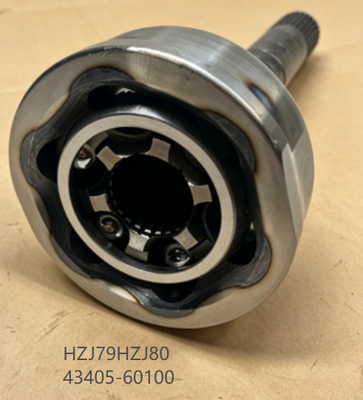

El eje exterior del eje delantero (número de pieza 43405-60100) es un componente crítico del eje delantero y el sistema de transmisión de su Toyota Land Cruiser Serie 70. Su función principal es transmitir el par de torsión rotacional del diferencial delantero al cubo de la rueda delantera, permitiendo la entrega de potencia a las ruedas delanteras en operación de tracción en las cuatro ruedas. Este conjunto de eje exterior incorpora una junta homocinética (CV) Birfield en el lado exterior (rueda), que permite que el eje transmita potencia de manera suave mientras se adapta a los ángulos de dirección de las ruedas delanteras. Para los modelos Land Cruiser Serie 70 equipados con ejes delanteros sólidos, un eje de semieje exterior que funcione correctamente es esencial para un acoplamiento fiable de la tracción en las cuatro ruedas, una entrega de potencia suave y un funcionamiento seguro del vehículo. Este componente está diseñado según las especificaciones de fábrica, lo que garantiza un ajuste adecuado y un rendimiento fiable.

Guía de diagnóstico DIY

Cómo saber si su eje exterior del eje delantero necesita ser reemplazado:

Busque estos signos comunes:

1. Ruido de clic al girar– Sonido metálico de clic durante giros bruscos, especialmente a baja velocidad

2. Vibración al conducir– Vibración sentida a través del piso o del volante, que aumenta con la velocidad

3. Fuga de grasa– Grasa arrojada sobre el paso de rueda interior por una bota de CV rota

4. Juego excesivo en la rueda delantera– La rueda se mueve al empujarla con la mano, lo que indica una junta CV desgastada

5. Dificultad para dirigir a tope– Sensación de chirrido o atasco al girar a tope

💡 Inspección rápida:Con el vehículo en terreno nivelado, gire el volante a tope e inspeccione las botas del eje delantero en busca de grietas, roturas o fugas de grasa. Realice una prueba de conducción en un círculo cerrado a baja velocidad y escuche los ruidos de clic. El juego excesivo en la rueda delantera cuando está levantada con el gato puede indicar una junta Birfield desgastada.

 Atributos del producto

Ubicación y función principal del componente

Ubicación:El eje exterior del eje delantero se encuentra dentro de la carcasa del eje delantero y el conjunto del cubo de dirección. Se extiende desde el engranaje lateral del diferencial delantero (lado interior) a través de la carcasa del eje, emergiendo en el cubo de dirección donde se conecta al cubo de la rueda (lado exterior). La junta CV Birfield está ubicada dentro del conjunto del cubo de dirección, encerrada por el husillo del cubo y el retén del sello de aceite.

Conexiones:El extremo interior del eje se acopla con el engranaje lateral del diferencial delantero a través de estrías. El extremo exterior (carcasa de la junta CV) se acopla con las estrías del brida de accionamiento del cubo de la rueda. La junta CV permite que el eje gire mientras el cubo de dirección pivota para la dirección. El eje está soportado por un casquillo dentro del husillo del cubo y sellado por sellos de aceite en ambos extremos. En modelos con bridas de accionamiento (no cubos de bloqueo), las estrías exteriores se acoplan directamente con la brida de accionamiento.

Función principal:El eje exterior del semieje cumple dos funciones críticas: (1) transmitir el par de torsión rotacional del diferencial delantero al cubo de la rueda delantera para la operación de tracción en las cuatro ruedas, y (2) permitir que las ruedas delanteras giren mientras mantienen una entrega de potencia a velocidad constante a través de la junta CV Birfield. La junta CV permite una transmisión de potencia suave en ángulos de dirección variables sin vibraciones ni atascos. Este eje está diseñado específicamente para aplicaciones con bridas de accionamiento únicamente y no funciona con cubos de bloqueo automáticos o manuales, ya que el paso de las estrías exteriores es diferente.

Cuándo esta pieza es más importante

Este eje exterior del eje delantero es particularmente importante para los vehículos que:

• Se utilizan para conducción todoterreno o terrenos accidentados: estas condiciones imponen cargas de alto impacto y articulación en el eje delantero y las juntas CV.

• Se operan en modo 4WD con frecuencia: la entrega de potencia constante a través del eje delantero acelera el desgaste de las estrías del eje y los componentes de la junta CV.

• Se conducen con cargas pesadas o remolcando: el peso adicional aumenta la tensión en el tren motriz.

• Vehículos de alto kilometraje donde los componentes originales del eje se han desgastado con el tiempo.

• Vehículos con bridas de accionamiento donde las estrías exteriores se acoplan directamente con la brida del cubo.

En estas condiciones, el eje exterior del semieje trabaja más y es más susceptible al desgaste, lo que hace que la inspección regular y el reemplazo oportuno sean esenciales para una operación 4WD fiable y seguridad.

 Guías de instalación

Herramientas típicamente requeridas:

• Juego de llaves de vaso (métricas, de alta resistencia)

• Llave dinamométrica

• Separador de rótulas

• Prensa de rodamientos / juego de punzones

• Guantes de seguridad y protección ocular

Referencia general de instalación (seguir siempre el manual de servicio específico del vehículo):

Importante:

• Este procedimiento requiere herramientas especializadas y experiencia. Una instalación incorrecta puede provocar la pérdida de tracción o fallos en la dirección.

• Reemplace siempre la bota de CV y la grasa al instalar un nuevo eje de semieje.

• Compruebe la brida de accionamiento en busca de desgaste o daños.

• Realice la alineación de las ruedas después del servicio del eje delantero.

• Si no está seguro de algún paso, consulte a un mecánico cualificado.

 Consejos de instalación y errores comunes

El error al reemplazar un eje exterior del eje delantero:

❌ Incorrecto:Intentar usar este eje con cubos de bloqueo, o no verificar la compatibilidad de la brida de accionamiento.

✅ Correcto:

1. Verificar la compatibilidad de la brida de accionamiento – Este eje funciona solo con bridas de accionamiento (43421-60030, 43421-60060), no con cubos de bloqueo automáticos o manuales .

2. Reemplace siempre la bota de CV y la grasa – Un eje nuevo con una bota usada fallará prematuramente.

3. Compruebe las estrías de la brida de accionamiento – Las estrías desgastadas de la brida de accionamiento dañarán el nuevo eje del semieje.

4. Utilice las herramientas adecuadas – No golpee el eje del semieje para colocarlo; esto daña la junta CV y los rodamientos.

5. Realice la alineación de las ruedas – La geometría de la dirección debe restablecerse después del servicio del eje delantero.

⚠️ Recuerde: Instalar este eje en un vehículo con cubos de bloqueo hará que las estrías no se acoplen correctamente, lo que resultará en la pérdida de la función 4WD .

Contenido del paquete

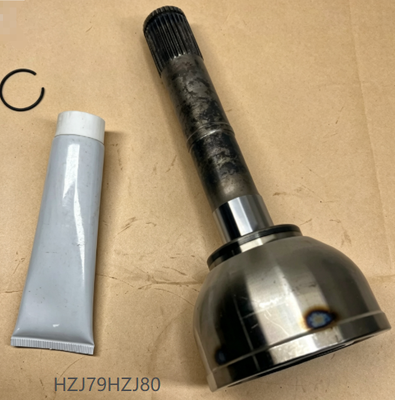

1 x Eje exterior del eje delantero (Número de pieza 43405-60100). Nota: Confirme la compatibilidad con el modelo y la configuración de su vehículo antes de comprar.
