Descripción de la función del producto

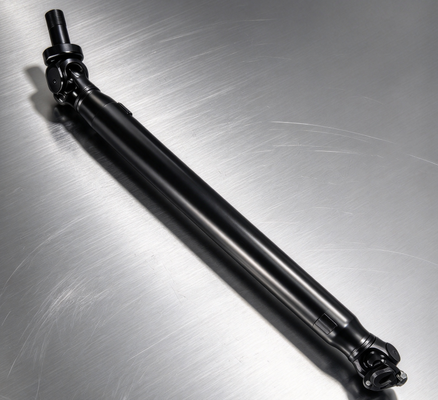

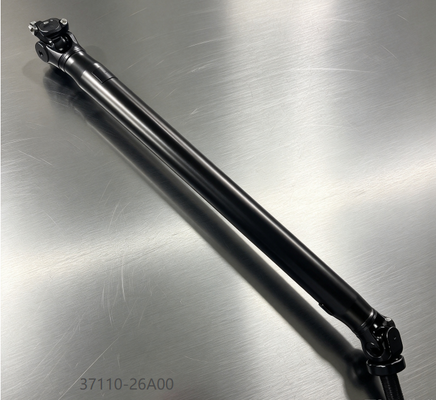

El eje de la hélice trasera (número de pieza 37110-26A00) es un componente crítico del sistema de transmisión de su Toyota HiAce. Su función principal es transmitir potencia de rotación desde la transmisión o caja de transferencia al diferencial trasero, permitiendo que las ruedas traseras impulsen el vehículo hacia adelante. Este conjunto de eje de transmisión conecta la salida de la transmisión al diferencial del eje trasero, transfiriendo torque a través de juntas universales que permiten el movimiento de la suspensión y los cambios del ángulo de la línea motriz. Para los modelos Toyota HiAce equipados con motores diésel y gasolina compatibles, un eje de hélice trasero que funcione correctamente es esencial para una entrega de potencia suave, un funcionamiento sin vibraciones y un rendimiento confiable del vehículo.

Síntomas comunes de un eje de hélice defectuoso

Si experimenta alguno de los siguientes síntomas, es posible que el eje de la hélice trasera esté fallando y necesite ser reemplazado:

• Vibración durante la aceleración:Una vibración notable que aumenta con la velocidad del vehículo, especialmente al acelerar; esto indica juntas universales desgastadas o un eje desequilibrado.

• Ruido metálico o golpeteo al cambiar de marcha:Un sonido metálico o de golpe al engranar marchas o acelerar/desacelerar; esto sugiere cojinetes o estrías de junta universal desgastados.

• Chirridos o chirridos desde abajo:Un chirrido o chirrido rítmico que cambia con la velocidad del vehículo; esto indica que los cojinetes de las juntas universales están secos o desgastados.

• Vibración que empeora a velocidades específicas:Una vibración que se nota más en ciertos rangos de velocidad; esto sugiere que el eje puede estar doblado o que se han perdido los contrapesos.

• Daño visible u óxido en el eje:La inspección revela abolladuras, óxido profundo o daños en el tubo del eje o las juntas universales.

• Fuga de grasa de las juntas universales:Grasa visible alrededor de las tapas de las juntas universales: esto indica sellos desgastados o componentes de las juntas dañados

Si ha confirmado estos síntomas mediante una inspección, la solución recomendada es reemplazar el eje de la hélice trasera.

Cómo diagnosticar un eje de hélice defectuoso

Antes de comprar un reemplazo, realice estas simples comprobaciones para confirmar que el problema es el eje de la hélice:

• Inspección visual:Con el vehículo levantado de forma segura, inspeccione el eje de la hélice en busca de abolladuras, óxido profundo o daños. Revise las juntas universales para detectar fugas de grasa o juego excesivo.

• Prueba de juego conjunto universal:Sujete el eje de la hélice cerca de cada junta universal e intente girarlo hacia adelante y hacia atrás. Un juego o movimiento excesivo indica que los cojinetes de la junta universal están desgastados.

• Prueba de vibración en carretera:Conduzca a distintas velocidades y observe el rango de velocidad donde la vibración es más notable. La vibración que cambia con la velocidad y se siente a través del piso o los asientos a menudo indica un problema con el eje de la hélice.

• Verificación de agotamiento:Utilice un indicador de cuadrante para medir el descentramiento del eje mientras lo gira. Un descentramiento excesivo indica un eje doblado o juntas universales desgastadas.

Atributos del producto

Nota:Este número de pieza es principalmente compatible conModelos Toyota Hiace / Regius Ace Serie 200 2WD (tracción en dos ruedas) con batalla larga o súper larga(como los modelos Commuter de 14 plazas con techo alto o los modelos Van grandes).Años de producción:Principalmente modelos producidos entreAgosto de 2004 y diciembre de 2013(modelos de primera y media generación).Códigos de chasis comunes:TRH221K, TRH223B, TRH224W, KDH220K, KDH222B, etc. (equipados conMotor de gasolina 2.7L 2TR-FEoMotor diésel 2,5 T/3,0 T).

¿Instalación DIY o profesional?

Este recambio es apto para bricolaje si:

• Tiene experiencia en el servicio de componentes del tren motriz en vehículos con tracción trasera.

• Tiene acceso a una llave dinamométrica, soportes de gato y herramientas manuales básicas.

• Puede levantar y apoyar el vehículo de forma segura en un terreno nivelado.

Recomendamos una instalación profesional si:

• No está familiarizado con la extracción e instalación del eje de la hélice.

• Le faltan las herramientas adecuadas para retirar los pernos de bridas y juntas universales.

• No está seguro de apretar los sujetadores de la línea de transmisión según las especificaciones ni de verificar los ángulos de la línea de transmisión.

Nota:Una instalación incorrecta puede provocar vibraciones en la transmisión y problemas de seguridad. Después de la instalación, verifique que todos los sujetadores estén apretados según las especificaciones. Verifique que la articulación universal de la junta universal y el equilibrio del eje sean adecuados. Se debe realizar una prueba en carretera para verificar el funcionamiento sin vibraciones.

Ubicación de los componentes y función principal

Ubicación:El eje de la hélice trasera está ubicado debajo del vehículo, y se extiende longitudinalmente desde la salida de la transmisión o caja de transferencia (delantera) hasta la entrada del diferencial trasero (trasera). Se encuentra entre la carcasa de extensión de la transmisión y el diferencial del eje trasero, sostenido en la parte trasera por la brida del piñón del diferencial.

Conexiones:El extremo delantero del eje de la hélice se conecta al eje de salida de la transmisión o de la caja de transferencia a través de una junta universal y un yugo o brida deslizante. El extremo trasero se conecta a la brida del piñón del diferencial trasero mediante una junta universal y una brida. Las juntas universales permiten que el eje transmita potencia mientras se adaptan al movimiento de la suspensión y los cambios en el ángulo de la línea motriz.

Función principal:El eje de la hélice trasera sirve como enlace principal para transmitir la potencia de rotación desde la transmisión al diferencial trasero. Debe soportar cargas de par elevado manteniendo el equilibrio y una rotación suave. Las juntas universales en cada extremo permiten que el eje se articule a medida que se mueve la suspensión trasera, lo que garantiza que la entrega de potencia se mantenga sin atascarse. El yugo deslizante (si está equipado) permite cambios en la longitud del eje de transmisión a medida que la suspensión se comprime y se extiende.

Contenido del paquete

1 conjunto de eje de hélice trasero (número de pieza 37110-26A00). Nota: Los pernos de montaje, las tuercas, las arandelas y los anillos elásticos de junta universal NO están incluidos a menos que se indique lo contrario. Confirme la compatibilidad con el modelo y año de su vehículo antes de comprarlo.

Conceptos erróneos comunes sobre los ejes de hélice

Mito 1:Rara vez es necesario reemplazar un eje de hélice.
Hecho:Los ejes de la hélice se desgastan con el tiempo, especialmente las juntas universales y las estrías. En vehículos comerciales o de alto kilometraje, las juntas universales pueden desarrollar juego y provocar vibraciones que requieran el reemplazo del eje.

Mito 2:Cualquier eje de hélice encajará.
Hecho:Los ejes de transmisión son específicos del vehículo y deben coincidir con los requisitos de salida de la transmisión, brida del piñón diferencial y longitud. Este eje está diseñado específicamente para aplicaciones compatibles con Toyota HiAce.

Mito 3:La vibración es siempre un problema de equilibrio de las ruedas.
Hecho:La vibración que aumenta con la velocidad y se siente a través del piso o los asientos puede ser causada por un eje de transmisión desgastado, no solo por un desequilibrio de las ruedas. Se debe realizar una inspección de la línea motriz.

¿Después del reemplazo todavía tienes problemas?

¿Reemplazó el eje de la hélice pero aún tiene problemas? Compruebe estos:

1. ¿Estaban alineadas las marcas de coincidencia?– La fase incorrecta provoca vibraciones

2. ¿Se instaló correctamente el cojinete central?– El orificio de drenaje debe mirar hacia abajo

3. ¿Se apretaron correctamente los pernos de la brida?– Los pernos flojos causan vibraciones y riesgos para la seguridad.

4. ¿Se comprobó el ángulo de la articulación?– El ángulo incorrecto causa vibración

5. ¿Tiene fugas el sello trasero de la transmisión?– El daño del sello causa pérdida de aceite.

6. ¿Están presentes los contrapesos?– Los pesos faltantes causan vibraciones

7. ¿Está desgastado el cojinete del piñón del diferencial?– El rodamiento desgastado provoca vibraciones y ruidos.

Garantía de calidad y compromiso de servicio

Seguro de calidad:
Cada componente se fabrica mediante procesos de producción controlados para garantizar una precisión dimensional constante y la integridad del material. Cada unidad se somete a los siguientes controles de calidad antes del embalaje:

• Inspección dimensional: las dimensiones críticas, el patrón de pernos de las bridas y el número de estrías se verifican con las especificaciones de diseño.

• Prueba de equilibrio: el conjunto del eje se equilibra dinámicamente para un funcionamiento suave

• Inspección de juntas universales: se verifica que las tapas de los cojinetes giren suavemente y encajen correctamente

• Inspección del acabado superficial: la superficie del tubo y las caras de las bridas se verifican visualmente

Protección del embalaje:
Cada eje de hélice está sellado individualmente en un embalaje protector para evitar la contaminación y daños físicos durante el almacenamiento y el tránsito. El paquete incluye una etiqueta clara con el número de pieza para una fácil identificación.

Compromiso de servicio:

Recomendaciones de productos relacionados

Al instalar, reparar o reemplazar este eje de hélice en el chasis, las siguientes piezas generalmente se usan juntas o en combinación:
