Descripción de la función del producto

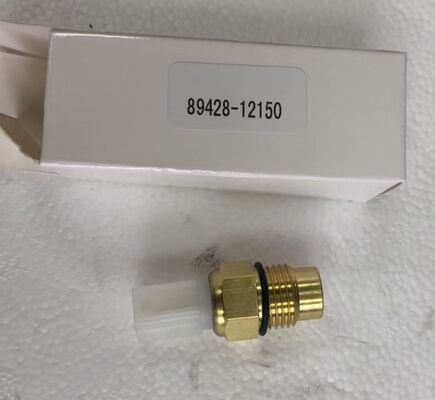

El interruptor de temperatura del ventilador del radiador (número de pieza 89428-12150) es un componente crítico del sistema de enfriamiento del motor de su vehículo Toyota.Su función principal es controlar la temperatura del refrigerante y activar automáticamente el ventilador de enfriamiento del radiador cuando el motor alcanza un umbral de temperatura preestablecidoCuando la temperatura del líquido de refrigeración se eleva hasta el punto de encendido (normalmente alrededor de 90°C~92°C), el interruptor cierra el circuito eléctrico, activa el relé del ventilador del radiador y enciende el ventilador de refrigeración.Cuando la temperatura desciende hasta el punto de apagado (normalmente alrededor de 85°C ∼87°C)Esta operación automática mantiene la temperatura de funcionamiento óptima del motor, evita el sobrecalentamiento y garantiza una combustión eficiente del combustible.Este interruptor es de un solo polo, tipo de contacto normalmente cerrado con un hilo M16 x 1,5 y un conector blanco y cuadrado.

Síntomas comunes de un interruptor de temperatura del ventilador del radiador que falla

Si experimenta alguno de los siguientes síntomas, es posible que el interruptor de temperatura del ventilador del radiador falle y necesite ser reemplazado:

• Sobrecalentamiento del motor en marcha lenta o baja:El medidor de temperatura sube por encima de lo normal cuando el vehículo está parado o se mueve lentamente, pero vuelve a la normalidad una vez que se conduce a gran velocidad.

• El ventilador del radiador funciona continuamente:El ventilador de enfriamiento permanece encendido todo el tiempo, incluso cuando el motor está frío.

• El ventilador del radiador nunca se activa:El medidor de temperatura se eleva peligrosamente alto, pero el ventilador nunca se enciende.

• El medidor de temperatura fluctúa anormalmente:El medidor de temperatura del refrigerante oscila rápidamente o erráticamente, lo que sugiere un funcionamiento inconsistente del ventilador

• Fusiles de ventilador de enfriamiento soplados:El fusible del circuito del ventilador sopla repetidamente, potencialmente causado por un interruptor cortocircuito

• El rendimiento de la climatización se degrada a bajas velocidades:El aire acondicionado se vuelve menos eficaz cuando el vehículo está parado debido a un flujo de aire insuficiente a través del condensador.

Si usted ha confirmado estos síntomas a través de la inspección, la solución recomendada es reemplazar el interruptor de temperatura del ventilador del radiador.

Cómo diagnosticar un interruptor de temperatura de ventilador de radiador defectuoso

Antes de comprar un reemplazo, realice estas simples comprobaciones para confirmar que el interruptor de temperatura del ventilador del radiador es el problema:

• Inspección visual:Localice el interruptor en la carcasa del radiador o del termostato, compruebe si hay fugas de refrigerante alrededor de los hilos, corrosión en el conector o cableado dañado

• Prueba de funcionamiento del ventilador:Comience el motor y déjelo en ralentí hasta que alcance la temperatura de funcionamiento. Observe si el ventilador del radiador se activa cuando el medidor de temperatura alcanza el rango normal.El interruptor puede estar defectuoso.

• Prueba de continuidad:Desconecte el conector del interruptor y utilice un multimetro para comprobar la continuidad entre los terminales del interruptor.Cuando se calienta a la temperatura de apagado, la continuidad debería romperse

• Prueba del alambre del salto:Si el ventilador se activa, el circuito y el relé funcionan, y el interruptor es el fallo probable

Atributos del producto

Ubicación del componente y función central

Ubicación:El interruptor de temperatura del ventilador del radiador generalmente está montado en la carcasa del radiador o del termostato, con la sonda roscada que se extiende hacia el flujo de refrigerante.Se coloca en un punto en el que puede detectar con precisión la temperatura del refrigerante cuando sale del motor o entra en el radiador.

Las conexiones:El interruptor se conecta al sistema eléctrico del vehículo a través de un conector de un solo alfiler (blanco, de forma cuadrada).Cuando el refrigerante alcanza la temperatura de encendidoPara evitar fugas de refrigerante en el punto de montaje, se utiliza una junta o una junta de sellado.

Función central:El interruptor de temperatura del ventilador del radiador sirve como el control principal para el funcionamiento del ventilador de enfriamiento del motor.Este funcionamiento automático asegura que el ventilador funcione sólo cuando sea necesario, manteniendo la temperatura óptima del motor al tiempo que se minimiza el funcionamiento innecesario del ventilador que puede drenar la energía eléctrica y aumentar el ruido.apertura del circuito cuando la temperatura cae hasta el punto de apagado.

Contenido del envase

1 x Interruptor de temperatura del ventilador del radiador (número de parte 89428-12150). Nota: La lavadora de sellado, el conector eléctrico y el hardware de montaje NO están incluidos a menos que se indique.Por favor, confirme la compatibilidad con su modelo de vehículo y año antes de la compra.

Guía de instalación paso a paso

Esta guía de instalación está diseñada para ayudarle a reemplazar el interruptor de temperatura del ventilador del radiador con confianza.asegurarse de que el motor esté completamente frío y que el vehículo esté estacionado en un terreno niveladoNecesitará las siguientes herramientas: llave de 17 mm, multímetro y refrigerante.

Primero paso:Asegúrese de que el motor esté completamente frío y coloque un recipiente debajo del interruptor para atrapar cualquier líquido refrigerante que pueda agotarse.

Paso 2:Desconecte el conector eléctrico del interruptor presionando la pestaña de liberación.

Paso 3:Retira el interruptor viejo con una llave de 17 mm. Gira en sentido contrario a las agujas del reloj para aflojar.

Paso 4:Limpie los hilos de montaje de la carcasa del radiador o del termostato e inspeccione la superficie de sellado para detectar daños.

Paso 5:Instale el nuevo interruptor con una nueva lavadora de sellado.

Paso 6:Conecta el conector eléctrico hasta que se coloque, rellena el sistema de enfriamiento con la mezcla de refrigerante correcta, saca el aire del sistema.

Paso crítico:Comience el motor y deje que alcance la temperatura de funcionamiento. Observe si el ventilador del radiador se activa cuando el medidor de temperatura alcanza el rango normal. Compruebe si hay fugas de refrigerante alrededor del interruptor.

Consejo profesional:Cuando cambie el interruptor, utilice siempre una lavadora de sellado nueva, limpie los terminales de los conectores y aplique grasa dieléctrica para evitar la corrosión.Compruebe el relé del ventilador y el fusible si el ventilador todavía no funciona.

Conceptos erróneos comunes acerca de los interruptores de ventiladores de radiadores

Mito número uno:El interruptor del ventilador y el sensor de temperatura del refrigerante son lo mismo.
Hecho:El interruptor del ventilador controla el funcionamiento del ventilador del radiador y es típicamente un interruptor de encendido/apagado de un solo pin.El sensor de temperatura del refrigerante (ECT) envía datos de temperatura al ECM para la inyección de combustible y el funcionamiento del medidor y generalmente es un sensor de dos pinesSon componentes separados con diferentes funciones.

Mito número dos:Si el ventilador funciona, el interruptor es bueno.
Hecho:Un interruptor puede fallar en la posición cerrada, haciendo que el ventilador funcione continuamente. Esto drena la energía de la batería y puede enmascarar otros problemas del sistema de enfriamiento.El interruptor deberá someterse a ensayo tanto para funcionamiento abierto como cerrado..

Mito número tres:Cualquier interruptor de temperatura funcionará.
Hecho:Los interruptores de temperatura son específicos del vehículo y deben coincidir con el tamaño del hilo, el tipo de conector y el rango de temperatura de funcionamiento.Este interruptor está diseñado específicamente para aplicaciones Toyota compatibles con un M16 x 1.5 hilos y un rango de 87°C~92°C.

Aseguramiento de la calidad y compromiso con el servicio

Aseguramiento de la calidad
Cada componente se fabrica bajo procesos de producción controlados para garantizar una precisión dimensional constante e integridad del material.Cada unidad se somete a los siguientes controles de calidad antes del embalaje::

• Inspección dimensional ️ tamaño del hilo, tipo de conector y dimensiones de la carrocería se verifican con arreglo a las especificaciones de diseño

• Prueba de conmutación: se ensayan las temperaturas de activación y de desactivación

• Verificación de la integridad del sello

• Inspección del acabado de la superficie: la calidad de la superficie y la protección contra la corrosión se verifican visualmente

Protección del envase:
Cada interruptor de temperatura está sellado individualmente en un embalaje de protección para evitar la contaminación y el daño físico durante el almacenamiento y el tránsito.El embalaje incluye una etiqueta clara con el número de la pieza para facilitar su identificación.

Compromiso de servicio:
