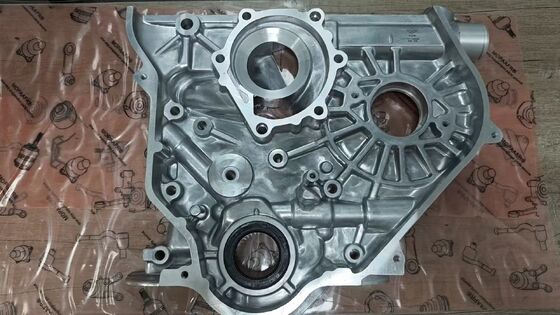

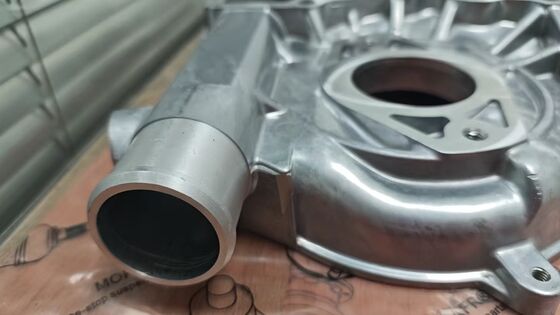

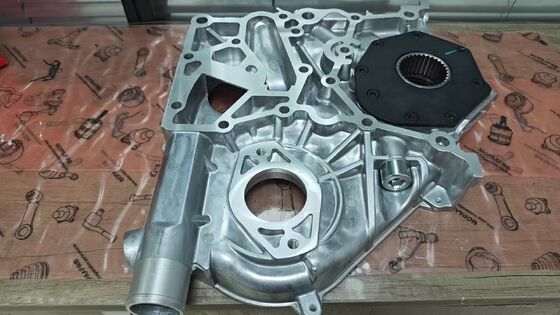

Descripción de la función del producto

La caja de engranajes de sincronización (número de pieza 11311-54052) es un componente crítico del sistema de sincronización de su motor diésel Toyota. Su función principal es servir como cubierta frontal que encierra y protege los engranajes de distribución y el conjunto de la cadena. Esta carcasa rígida se atornilla al bloque del motor y forma una cámara lubricada alrededor del juego de sincronización, manteniendo el aceite en su lugar y evitando que entre suciedad y residuos. Para los vehículos Toyota equipados con motores diésel 2L, 2LT, 2LTE, 3L, 5L y 5LE, una caja de engranajes de sincronización que funcione correctamente es esencial para mantener una sincronización precisa de las válvulas, evitar fugas de aceite y garantizar una larga vida útil del motor..

Síntomas comunes de una caja de engranajes de distribución defectuosa

Si experimenta alguno de los siguientes síntomas, es posible que la caja del engranaje de sincronización esté fallando y necesite ser reemplazada:

• Fugas de aceite en la junta o el sello del cigüeñal:Filtración de aceite visible alrededor de la parte delantera del motor, a menudo acompañada de un nivel bajo de aceite y olor a quemado. Esto indica que la carcasa ya no sella correctamente.

• Ruido de traqueteo o roce de cadena:Traqueteo metálico anormal en la parte delantera del motor, lo que indica que la cadena está desalineada o roza contra una carcasa desgastada

• Sincronización errática o ralentí irregular:El motor funciona en ralentí de manera desigual o tiene poca potencia debido a una desalineación de la cadena de distribución. Esto puede activar una luz de verificación del motor.

• Contaminación dentro de la cámara de distribución:La suciedad o los desechos que ingresan a través de una carcasa comprometida aceleran el desgaste de la cadena, las guías y el tensor.

• Grietas o daños visibles en la caja:La inspección revela grietas, corrosión profunda o daños físicos a la carcasa de aluminio.

• Casos severos: salto de cadena y daño al motor:Si la carcasa falla por completo, la cadena de distribución puede saltar dientes, provocando el contacto de la válvula y el pistón.

Si ha confirmado estos síntomas mediante una inspección, la solución recomendada es reemplazar la caja del engranaje de distribución.

Atributos del producto

Ubicación de los componentes y función principal

Ubicación:La caja de engranajes de distribución está montada en la parte delantera del bloque del motor y cubre los engranajes de distribución y el conjunto de la cadena. Se encuentra entre el bloque del motor (trasero) y el ventilador de enfriamiento, las poleas y los componentes accesorios de transmisión (delantero). En motores diésel de 2L, 3L y 5L, forma la cubierta frontal de la cámara de distribución..

Conexiones:La caja se atornilla directamente al bloque del motor con múltiples sujetadores. Alberga el sello de aceite del cigüeñal delantero y está sellado al bloque mediante una junta (número de pieza 11328-54021 o equivalente). En su interior se encuentran el engranaje de la bomba de inyección y otros componentes de sincronización. El estuche también proporciona puntos de montaje para la cubierta de la bomba de aceite y otros accesorios del motor delantero..

Función principal:La caja de engranajes de sincronización cumple tres funciones críticas: (1) encerrar los engranajes de sincronización y la cadena en una cámara lubricada y libre de contaminación, (2) proporcionar alineación y soporte precisos para los componentes de sincronización para mantener la sincronización correcta de las válvulas y (3) sellar la parte delantera del motor para evitar fugas de aceite. Al mantener la cadena de distribución bañada en aceite y libre de residuos, mantiene la sincronización estable bajo calor, carga y vibración, protegiendo el motor del desgaste prematuro y posibles fallas catastróficas..

Cuando esta parte es más importante

Esta caja de engranajes de sincronización es particularmente importante para vehículos que:

• Se utiliza para transporte comercial o transporte pesado: estas condiciones ejercen una presión continua sobre el sistema de sincronización y exigen un sellado de aceite confiable.

• Vehículos diésel de alto kilometraje donde la caja original puede haber desarrollado fugas o corrosión con el tiempo

• Operado en ambientes polvorientos o hostiles: una carcasa comprometida permite que entren contaminantes y acelere el desgaste de los componentes de sincronización

• Vehículos en proceso de reconstrucción del motor o reemplazo de la cadena de distribución: la caja debe inspeccionarse y reemplazarse si está desgastada o dañada

• Vehículos con motor diésel donde la sincronización precisa es fundamental para la inyección de combustible y la eficiencia de la combustión.

En estas condiciones, la caja del engranaje de distribución es esencial para mantener la integridad de la sincronización del motor y evitar fugas de aceite, por lo que el reemplazo oportuno es fundamental para la longevidad del motor.

Contenido del paquete

1 subconjunto de caja de engranajes de sincronización (número de pieza 11311-54052). Nota: La junta, el sello del cigüeñal delantero, los pernos de montaje, la cubierta de la bomba de aceite y otros accesorios NO están incluidos a menos que se indique lo contrario. Confirme la compatibilidad con el modelo y motor de su vehículo antes de comprarlo.

¿Instalación DIY o profesional?

Este recambio es apto para bricolaje si:

• Tiene amplia experiencia en el desmontaje de motores y servicio de sistemas de sincronización en motores diésel Toyota.

• Tiene acceso a una llave dinamométrica, un extractor de poleas y herramientas de sincronización.

• Puede trabajar de forma segura en el vehículo con el motor frío y debidamente apoyado.

Recomendamos una instalación profesional si:

• No está familiarizado con los sistemas de cadena y engranajes de distribución.

• Carece de las herramientas adecuadas para retirar la polea y verificar la sincronización.

• No está seguro de sellar correctamente la tapa de distribución o de verificar la sincronización del motor después del reensamblaje.

Nota:Una instalación incorrecta puede provocar fugas de aceite, desalineación de la sincronización y daños al motor. Reemplace siempre la junta y el sello del cigüeñal delantero. Limpie minuciosamente las caras de contacto. Aplique RTV en las esquinas de las juntas. Apriete todos los sujetadores según las especificaciones en secuencia. Verifique la sincronización después del reensamblaje y verifique si hay fugas de aceite después del primer arranque..

Guía de instalación paso a paso

Esta guía de instalación está diseñada para ayudarle a reemplazar la caja del engranaje de distribución con confianza. Antes de arrancar, asegúrese de que el motor esté completamente frío y que el vehículo esté estacionado en un terreno nivelado. Necesitará las siguientes herramientas: llave dinamométrica, extractor de poleas, raspador de juntas y sellador RTV.

Paso 1:Desconecta el cable negativo de la batería. Drene el aceite del motor y el refrigerante si la tapa de distribución tiene una camisa de refrigerante.

Paso 2:Retire el ventilador de refrigeración, las correas de transmisión y las poleas según sea necesario para acceder a la caja de engranajes de distribución. Retire la polea del cigüeñal con un extractor.

Paso 3:Retire los pernos de montaje que sujetan la caja del engranaje de distribución al bloque del motor. Tenga en cuenta las ubicaciones y longitudes de los pernos para el reensamblaje.

Paso 4:Separe con cuidado la carcasa vieja del bloque del motor con un raspador de juntas. Retire la junta vieja y limpie ambas superficies de contacto a fondo.

Paso 5:Inspeccione la cadena de distribución, las guías y el tensor en busca de desgaste. Reemplace cualquier componente desgastado. Aplique sellador RTV en las esquinas de las juntas donde la caja se une al bloque.

Paso 6:Instale la nueva caja de engranajes de sincronización con una junta nueva. Vuelva a instalar los pernos de montaje y apriételos según las especificaciones en la secuencia correcta.

Paso crítico:Instale un nuevo sello de aceite del cigüeñal delantero. Vuelva a instalar la polea del cigüeñal, las correas de transmisión y el ventilador de refrigeración. Rellene el aceite del motor y el refrigerante. Verificar la sincronización del motor. Arranque el motor y compruebe si hay fugas de aceite alrededor de la tapa de distribución.

Consejo profesional:Reemplace siempre la junta de la tapa de distribución y el sello del cigüeñal delantero. Limpie las superficies de contacto completamente antes de aplicar RTV. Cebe el sistema de aceite antes de comenzar. Verifique el nivel de aceite e inspeccione si hay fugas después de que el motor alcance la temperatura de funcionamiento..

Conceptos erróneos comunes sobre las cajas de engranajes de distribución

Mito 1:La caja de distribución es sólo una tapa y rara vez causa problemas.
Hecho:La caja del engranaje de distribución es un componente de precisión que mantiene la alineación de la cadena de distribución y sella el aceite del motor. Una caja deformada o dañada puede causar fugas de aceite, desalineación de la cadena y, eventualmente, daños al motor..

Mito 2:Cualquier caja de engranajes de sincronización encajará.
Hecho:Las cajas de engranajes de distribución son específicas del motor y deben coincidir con el patrón de pernos, la superficie de la junta y las disposiciones del sello. Este estuche está diseñado específicamente para aplicaciones de motores diésel de 2L, 3L, 5L y 5LE..

Mito 3:Puede reutilizar la junta y el sello viejos.
Hecho:La junta de la tapa de distribución y el sello del cigüeñal delantero son fundamentales para la contención del aceite. La reutilización de componentes viejos corre el riesgo de fugas de aceite y contaminación. Utilice siempre juntas y sellos nuevos durante la instalación..

Almacenamiento y vida útil

• Almacenar en un lugar fresco y seco lejos de la luz solar directa.

• Mantenga el componente en su embalaje original hasta la instalación para evitar contaminación o daños.

• Evite el contacto con humedad, aceite, grasa o solventes que puedan afectar las superficies de sellado.

• No apile objetos pesados ​​sobre el componente.

Servicio posventa y garantía

Este producto está cubierto por nuestro aseguramiento de calidad. Si tiene alguna pregunta o problema con respecto al ajuste o la calidad, comuníquese con nosotros y le responderemos dentro de las 24 horas.

Recomendaciones de productos relacionados

Al reemplazar la caja del engranaje de distribución, a menudo se recomienda inspeccionar y considerar reemplazar los siguientes componentes relacionados al mismo tiempo.
